一、 用途
安裝在各類沉淀水池的底部池壁外，用以排除池底的泥沙及污物。
二、 特點
1. 采用雙隔膜傳動機構，無運動磨損;
2. 閥瓣與閥座為軟密封，密封性能良好，無泄漏;
3. 驅動介質壓力低，采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
三、 主要技術參數
型號 | 公稱壓力 PN（Mpa） | 殼體試驗壓力 （Mpa） | 隔膜傳動介質 | 隔膜傳動工作壓力 | 介質溫度 |
JM744X-10 JM644X-10 | 1.0 | 1.5 | 清水、氣 | 0. 15～0.6 （Mpa） | 0～80℃ |
四、 工作原理
本產品由雙室隔膜傳動機構和角式閥體組成。當隔膜上室給壓力時，使閥瓣關閉;當隔膜下室給壓力時，使閥瓣開啟。
五、 配套換向閥選擇(用戶自備)
1. DN15二位四通電磁換向閥，電壓等級：24V
2. DN15、DN20二位四通電磁換向閥，電壓等級：220V
3. DN15、DN20二位四通手動換向閥。
六、 主要外型及連接尺寸
公稱通徑 DN（mm） | D | D1 | Z—φd | L | L1 | H |
100 | 215 | 180 | 8-18 | 160 | 120 | 370 |
150 | 285 | 240 | 8-22 | 190 | 150 | 440 |
200 | 340 | 295 | 8-22 | 225 | 190 | 530 |
250 | 390 | 350 | 12-22 | 260 | 220 | 615 |
300 | 440 | 400 | 12-22 | 280 | 260 | 785 |
350 | 500 | 460 | 16-22 | 315 | 300 | 880 |
400 | 565 | 515 | 16-26 | 340 | 340 | 970 |
七、

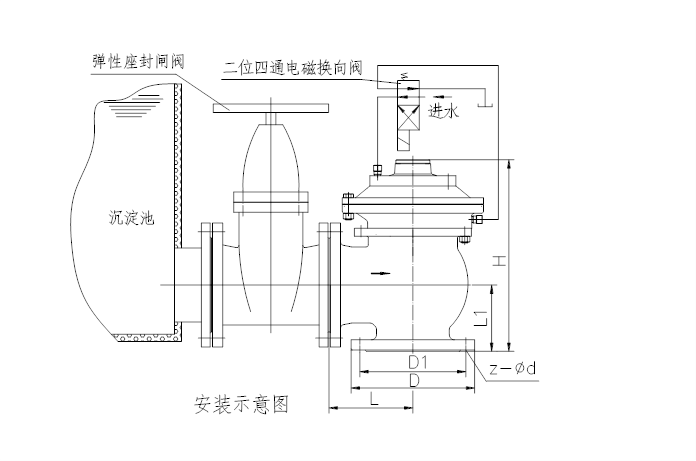

安裝示意圖
八、調試步驟
1、 檢查控制管的安裝方式是否與說明書中的相同;
2、 使用電磁換向閥，應檢查使用電壓與電磁閥所要求的電壓是否相同;
3、 檢查各螺栓、管件以及接頭是否緊固、可靠;
4、 給控制管路通水;
5、 將換向閥換向，同時檢查主閥的開啟情況;
6、 重復步驟5三次以上，然后使主閥關閉;
7、 給主閥通水;
8、 換向閥換向，主閥開啟排水1～2分鐘，然后將換向閥換向關閉主閥;
9、 重復步驟8三次以上。
九、疑難解答
現 象 | 檢查內容 | 檢查方法 | 處理方法 |
主 閥 打 不 開 | 控制水壓 | 用壓力表檢查換向閥處的壓力不低于0.15Mpa | 提高控制源介質壓力 |
電磁換向閥線路 | 檢查線路是否接好，電氣元件是否損壞 | 處理好電氣故障 | |
換向閥、控制管路 | 檢查換向閥控制管路接口連接是否正確 | 按要求安裝 | |
主 閥 關 不 嚴 | 雜物 | 主閥開啟和關閉良好，可能是雜物使主閥關閉不嚴 | 反復開啟和關閉幾次，則可將雜物沖出 |
閥瓣 | 主閥開啟和關閉自如，經反復啟閉后仍關閉不嚴，多為閥瓣密封墊損壞 | 更換閥瓣密封墊 | |
換向閥控制管路 | 檢查換向閥控制接口連接是否正確 | 安說明書要求安裝 |
